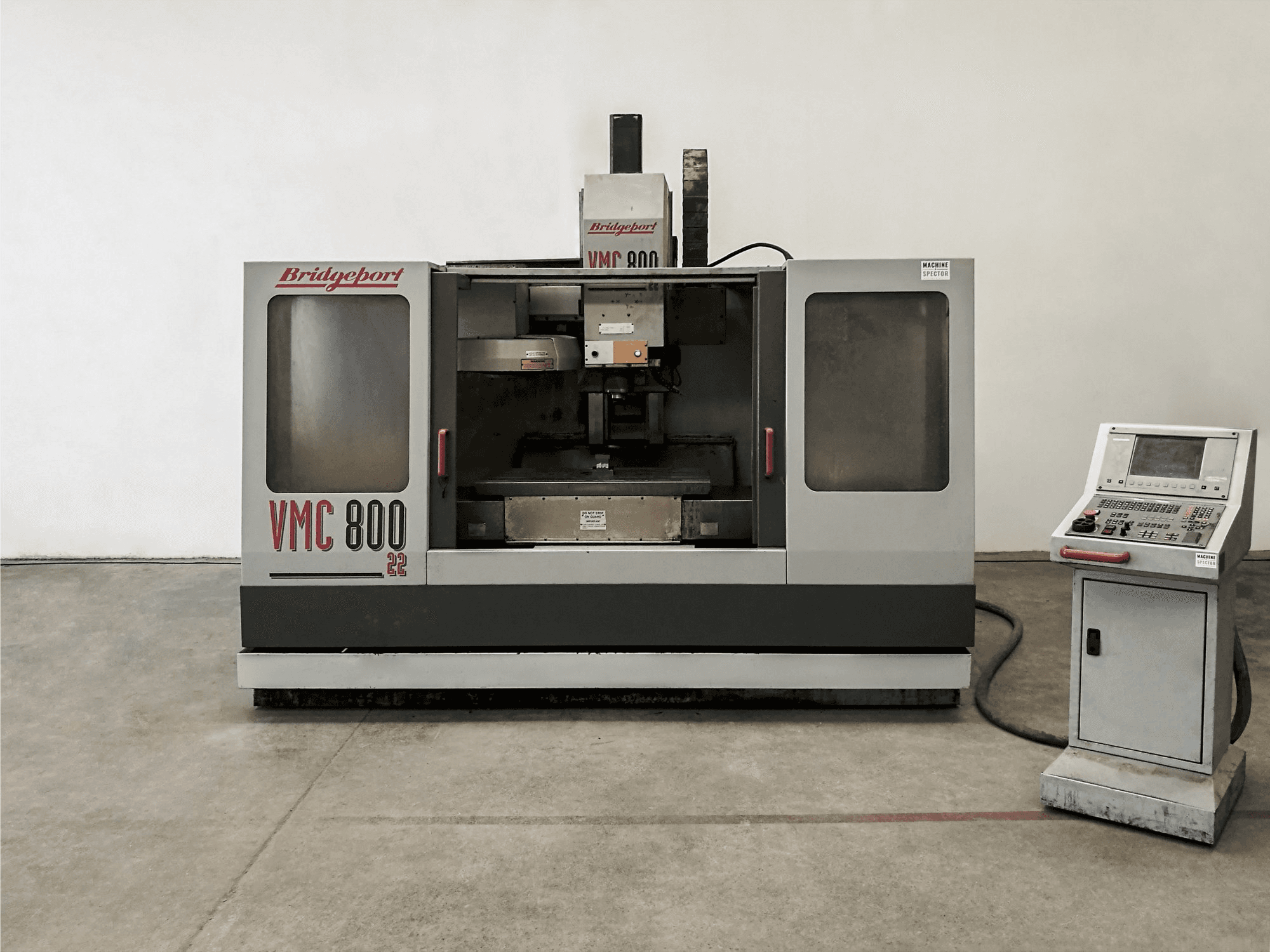

Bridgeport - VMC 800.22ES-MIL-BRI-1997-00001

Datos generales

• Longitud de máquina: 2830 mm
• Ancho de máquina: 2160 mm
• Altura de máquina: 2595 mm
• Peso de máquina: 3480 kg

Unidad de control

• Modelo: TNC 426
• Marca: HEIDENHAIN

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 40-6000 1/min
• Potencia del motor de husillo: 11 kW
• Cono de adaptación: BT 40

Recorrido

• Eje X Recorrido: 800 mm
• Eje X Avance rápido: 40 m/min
• Eje X Precisión: 0.005 mm
• Eje Y Recorrido: 510 mm
• Eje Y Avance rápido: 40 m/min
• Eje Y Precisión: 0.005 mm
• Eje Z Recorrido: 500 mm
• Eje Z Avance rápido: 25 m/min
• Eje Z Precisión: 0.005 mm

Pieza de trabajo

• Peso máximo sobre mesa: 750 kg

Mesa de trabajo

• Longitud exterior: 1000 mm
• Ancho exterior: 490 mm
• Tamaño de ranuras en "T": 100 mm
• Número de ranura para herramientas: 5

Herramientas

• Cambiador de herramientas: 22
• Peso máximo: 6 kg
• Diámetro máximo de herramientas: 130 mm
• Longitud máxima de herramienta: 250 mm

Media

• Tipo de corriente principal: 420 V / 50 Hz / 3P
• Consumo de energía: 20 kVA
• Presión de aire: 5.5 bar
• Refrigeración interna: Si
