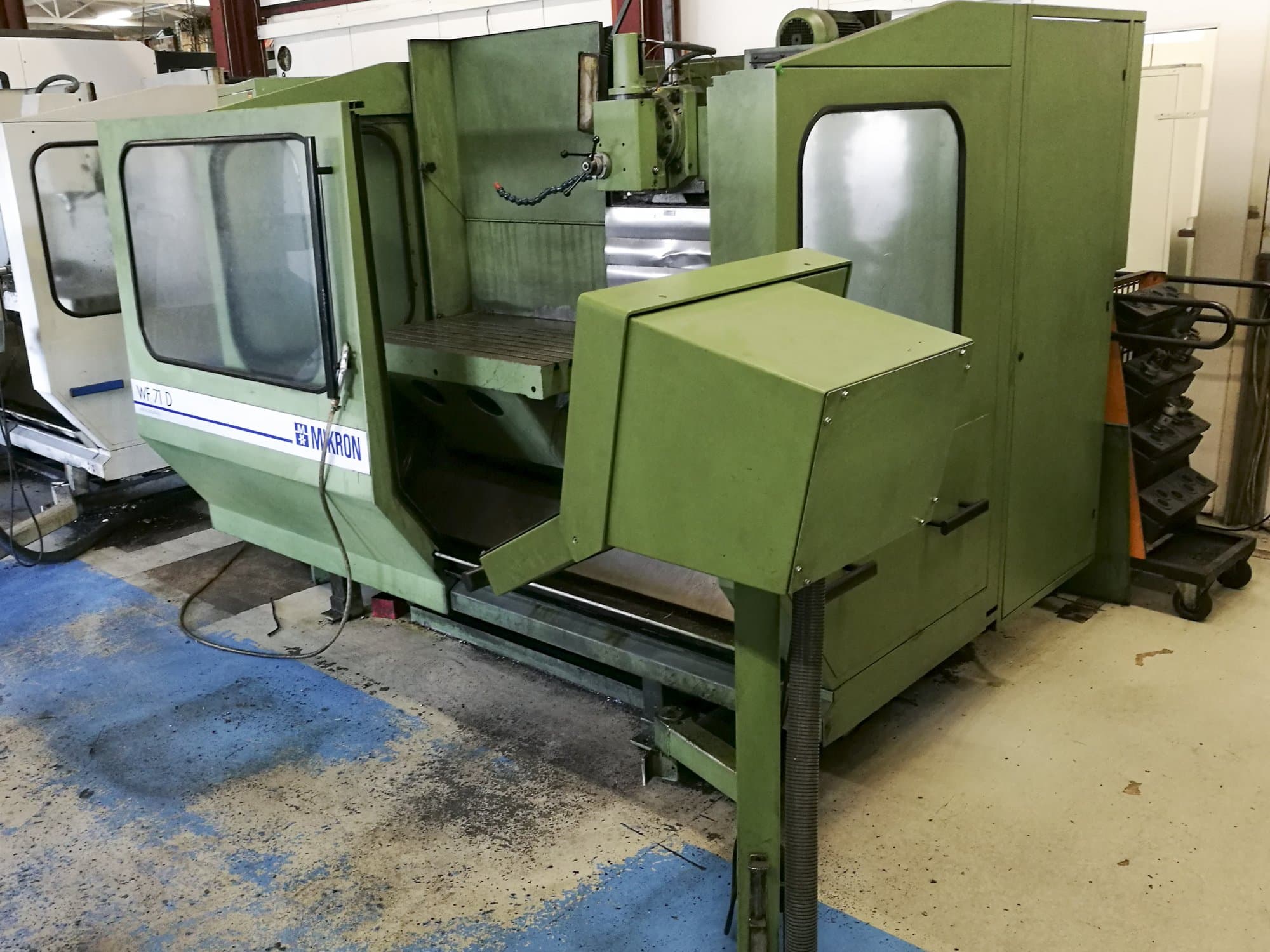

MIKRON - WF-71 DDE-MIL-MIK-1992-00001

Datos generales

• Longitud de máquina: 3304 mm
• Ancho de máquina: 2456 mm
• Altura de máquina: 1990 mm
• Peso de máquina: 3500 kg

Unidad de control

• Modelo: TNC 415
• Marca: HEIDENHAIN

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 40-4000 1/min
• Potencia del motor de husillo: 6 kW
• Cono de adaptación: SK40

Recorrido

• Eje X Recorrido: 900 mm
• Eje X Avance de trabajo: 2-3000 mm/min
• Eje X Avance rápido: 6 m/min
• Eje X Retroceso: 0.05
• Eje Y Recorrido: 500 mm
• Eje Y Avance de trabajo: 2-3000 mm/min
• Eje Y Avance rápido: 6 m/min
• Eje Y Retroceso: 0.03
• Eje Z Recorrido: 500 mm
• Eje Z Avance de trabajo: 2-3000 mm/min
• Eje Z Avance rápido: 4 m/min

Pieza de trabajo

• Peso máximo sobre mesa: 500 kg

Mesa de trabajo

• Longitud exterior: 1000 mm
• Ancho exterior: 500 mm
• Número de ranura para herramientas: 7

Herramientas

• Cambiador de herramientas: 12
• Peso máximo: 6 kg
• Diámetro máximo de herramientas: 80 mm
• Longitud máxima de herramienta: 200 mm

Media

• Tipo de corriente principal: 3x380 V / 50 Hz
• Consumo de energía: 15.4 kVA
