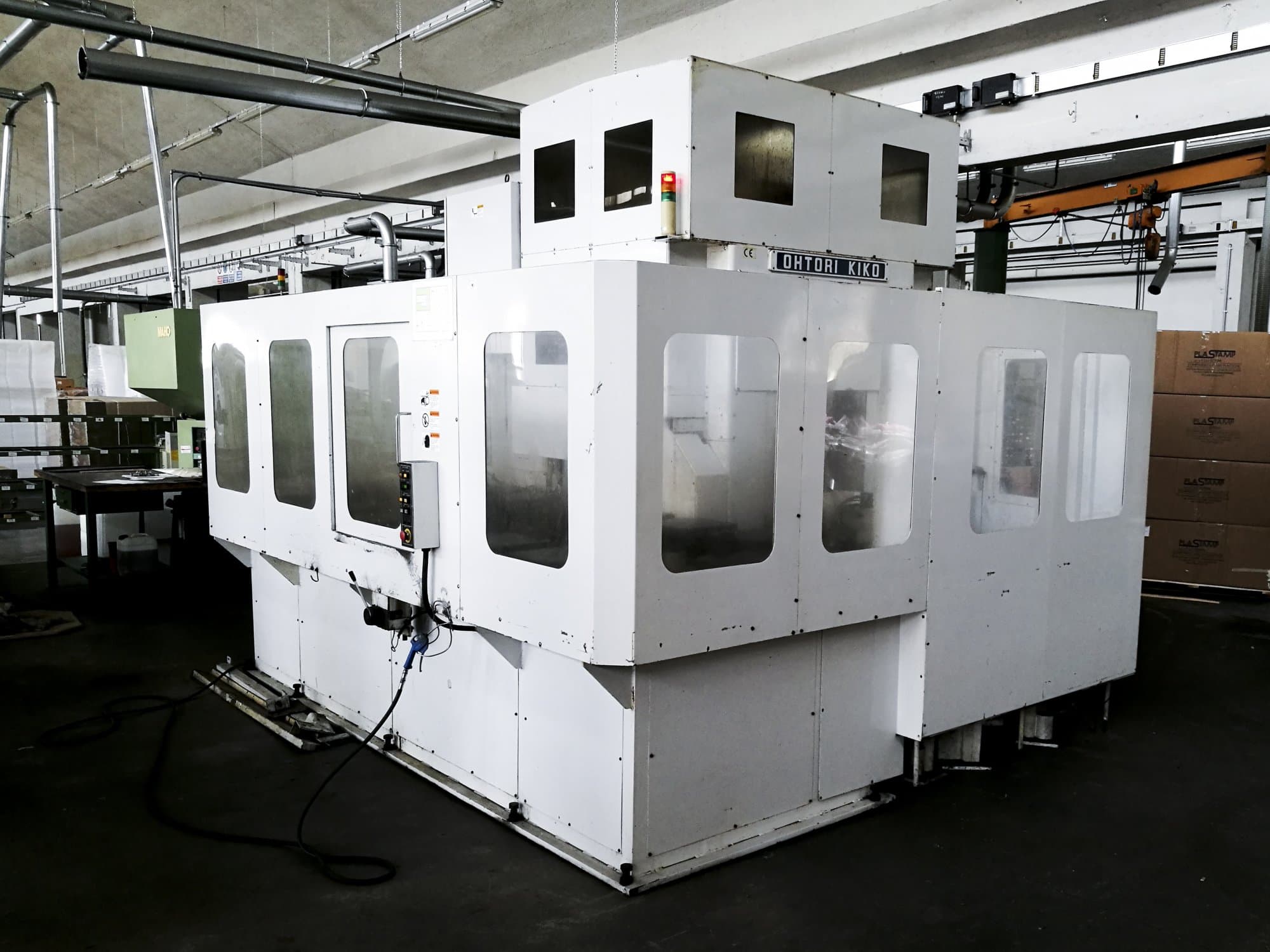

OHTORI KIKO - OSU 545IT-MIL-OHT-2000-00001

Datos generales

• Longitud de máquina: 3915 mm
• Ancho de máquina: 3835 mm
• Altura de máquina: 3145 mm
• Peso de máquina: 12300 kg

Unidad de control

• Modelo: Series 15-M
• Control remoto: Si
• Marca: FANUC

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 60-6000 1/min
• Cono de adaptación: ISO 40

Recorrido

• Eje X Recorrido: 460 mm
• Eje X Avance de trabajo: 4000 mm/min
• Eje X Avance rápido: 20 m/min
• Eje Y Recorrido: 400 mm
• Eje Y Avance de trabajo: 4000 mm/min
• Eje Y Avance rápido: 20 m/min
• Eje Z Recorrido: 400 mm
• Eje Z Avance de trabajo: 4000 mm/min
• Eje Z Avance rápido: 16 m/min
• Eje A Recorrido: -90° - +120° MM
• Eje A Avance de trabajo: 6.5 rpm
• Eje A Avance rápido: 15 rpm
• Eje C Recorrido: 360 ° MM
• Eje C Avance de trabajo: 10 rpm
• Eje C Avance rápido: 25 rpm

Pieza de trabajo

• Peso máximo sobre mesa: 80 kg

Mesa de trabajo

• Longitud exterior: 315 mm
• Ancho exterior: 315 mm

Herramientas

• Cambiador de herramientas: 180
• Peso máximo: 6 kg
• Diámetro máximo de herramientas: 110 mm
• Longitud máxima de herramienta: 240 mm

Media

• Tipo de corriente principal: 200 V / 50 Hz
• Consumo de energía: 46 kVA
• Presión de aire: 6 bar
